Duas placas
As duas metades principais se encontram na linha de fechamento. É uma construção comum; a posição de entrada do plástico e a geometria da peça influenciam o projeto.
SOLUÇÕES GTAM
Manutenção de moldes de injeção
Manutenção e recuperação de moldes de injeção pela GTAM Ferramentaria.
A GTAM atua na manutenção de moldes de injeção, incluindo moldes multicavidade e de grande porte. Cada serviço começa pela avaliação da condição do molde e da necessidade relatada.
ENTENDA O CONCEITO
O que é um molde de injeção?

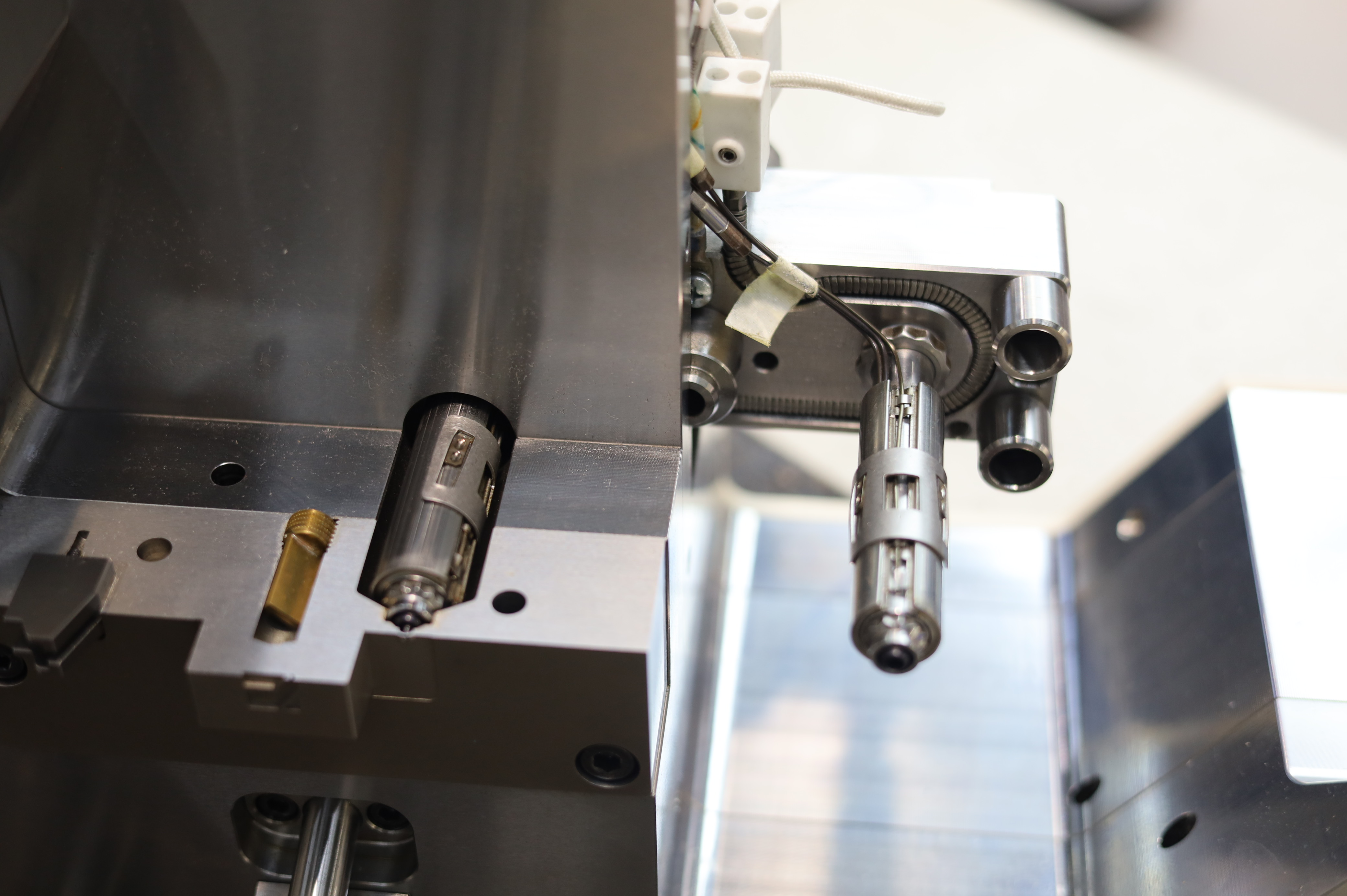

É uma ferramenta montada na injetora que contém uma ou mais cavidades com o formato da peça. A máquina aquece e injeta o plástico no molde; o material esfria, o molde abre e a peça é retirada.
Esse processo é usado para fabricar em série muitos produtos plásticos, como embalagens, tampas, peças automotivas e componentes de equipamentos. Ao longo do uso, o molde pode precisar de inspeção, ajuste ou reparo. A necessidade concreta depende da condição do conjunto e é avaliada caso a caso.
GUIA TÉCNICO
Tipos, componentes, materiais e custos
“Tipo de molde” pode descrever características diferentes. Estrutura, alimentação e número de cavidades são escolhas independentes: por exemplo, um molde pode ter três placas, canal quente e várias cavidades ao mesmo tempo.
Tipos de molde
Pela construção
Três placas
Inclui um plano adicional de abertura, que pode separar o canal de alimentação da peça e permitir outras posições de entrada.
Pelo sistema de alimentação
Canal frio
O plástico também solidifica nos canais que levam o material até a cavidade. Esse canal sai junto ou separado da peça e precisa ser considerado no ciclo e no aproveitamento do material.
Canal quente
Canais aquecidos mantêm o plástico fundido até os pontos de entrada das cavidades. Podem reduzir o material solidificado no canal, mas aumentam o investimento e a complexidade de controle e manutenção.
Pelo número e arranjo de cavidades
Uma cavidade
Forma uma peça por ciclo de injeção.
Múltiplas cavidades
Forma várias unidades da mesma peça em um ciclo. O arranjo precisa considerar preenchimento, dimensões do molde e capacidade da injetora.
Molde família
Reúne cavidades de peças diferentes no mesmo molde. O preenchimento e o equilíbrio entre as peças precisam ser avaliados no projeto.
Detalhes que exigem movimentos adicionais
Rebaixos, furos laterais, ganchos e roscas podem exigir gavetas, levantadores ou núcleos móveis. São mecanismos do projeto, não uma categoria que substitui as classificações acima.
Componentes básicos
A configuração varia, mas estes elementos ajudam a entender como o molde recebe o material, forma a peça e a libera.
Cavidade e núcleo
Superfícies que formam, respectivamente, as regiões externas e internas da peça. A separação entre elas define a linha de abertura do molde.
Base e placas
Estrutura que sustenta os elementos do molde e permite sua fixação e movimentação na injetora.
Sistema de alimentação
Bucha, canais e entradas conduzem o plástico fundido da máquina até uma ou mais cavidades. A configuração depende do molde.
Refrigeração
Canais e conexões conduzem fluido para retirar calor do molde e ajudar a peça a resfriar antes da extração.
Extração
Pinos, placas ou outros mecanismos empurram a peça para fora depois que o molde abre. A solução depende da geometria e da posição de apoio.
Guias, postiços e movimentos
Guias alinham as metades. Postiços substituíveis, gavetas ou outros movimentos podem ser usados para formar detalhes específicos, como furos laterais ou encaixes.
Materiais do molde
A escolha depende da resina, dos aditivos, do volume esperado, do acabamento, da corrosão e do desgaste. Um mesmo molde também pode combinar materiais diferentes em sua base, cavidades e postiços.
P20
Uso possível
Aço pré-endurecido usado em uma ampla variedade de moldes para plástico.
O que considerarBoa usinabilidade e não é inoxidável. A designação abrange variantes; conferir a ficha do fornecedor, condição de fornecimento e dureza.
H13
Uso possível
Aço ferramenta para trabalho a quente, considerado quando o molde ou componentes exigem resistência térmica e mecânica.
O que considerarPode ser opção para condições de desgaste ou temperatura mais exigentes. Não significa, por si só, “mais de 1 milhão de peças”; vida depende do conjunto e do processo.
S136 / inox para moldes
Uso possível
Aço inoxidável para moldes, útil quando resistência à corrosão ou alto polimento são requisitos.
O que considerarFabricantes recomendam classes inoxidáveis para materiais corrosivos, como PVC, e aplicações que exigem acabamento polido. Confirmar a composição e especificação do lote; nomes comerciais e equivalências variam.
Alumínio
Uso possível
Pode ser considerado em moldes-protótipo e algumas séries curtas, conforme geometria e requisitos.
O que considerarTem menor resistência ao desgaste e à pressão que muitos aços para moldes. Adequação precisa ser analisada para a peça e o volume pretendido.
O que influencia o custo?
Não há um preço único por tipo de aço. O orçamento depende da peça, do volume e da configuração necessária para produzir com segurança e atender aos requisitos definidos.
Dimensão e complexidade da peça
Peças maiores, tolerâncias apertadas, superfícies de alto polimento e detalhes difíceis de usinar aumentam o trabalho de projeto e fabricação.
Cavidades e movimentos
Mais cavidades, gavetas, postiços, machos móveis ou mecanismos de desenroscar podem elevar tamanho, quantidade de componentes, ajuste e manutenção.
Aço e tratamento
A classe do aço, suas dimensões, condição de fornecimento, tratamento térmico e acabamento influenciam o custo do material e das operações.
Alimentação e refrigeração
Canal quente, número e posição das entradas, circuitos de refrigeração e controle de temperatura mudam o projeto e os componentes comprados.
Acabamento e validação
Polimento, textura, ajuste das metades, testes de injeção e correções depois dos testes entram no planejamento do molde.
Volume de produção
Um molde de várias cavidades pode produzir mais peças por ciclo, mas tende a ser maior e mais complexo. A decisão afeta o investimento inicial e o custo por peça.
Para avaliar um molde existente, fotos, identificação, histórico da falha e necessidade de produção ajudam a definir o escopo da manutenção. Para um molde novo, desenho ou modelo 3D da peça e volume previsto são referências importantes para estimar o projeto.
REFERÊNCIAS TÉCNICAS
QUANDO PROCURAR
Necessidades que atendemos
- O molde precisa ser desmontado para avaliação ou reparo.
- São necessários ajustes e montagem após a intervenção.
- O molde é multicavidade e o escopo precisa ser entendido antes do orçamento.
ETAPAS DO SERVIÇO
Como a GTAM atua
- 01
Entender o caso
Reunimos a identificação do molde, a falha ou necessidade informada e os materiais de referência disponíveis.
- 02
Avaliar o escopo
A equipe analisa as informações e define o que precisa ser considerado na proposta.
- 03
Executar o serviço
O trabalho pode envolver desmontagem, reparo, ajuste e montagem, de acordo com o escopo aprovado.
PARA AVALIAR O SERVIÇO
O que enviar para a equipe
- Fotos gerais e detalhes do molde.
- Identificação do molde e da máquina em que trabalha, se disponíveis.
- Descrição do problema observado e prazo desejado.
Envie o que já tiver. A equipe pode orientar a conversa sobre as informações que faltarem.
